很多人都會有在問，如果選擇高亮度的LED芯片去做成燈珠的話，那么其應該會發熱很嚴重吧，到底該如何去做散熱呢？下面一起來看下吧。

先算熱負載（有數才好設計）

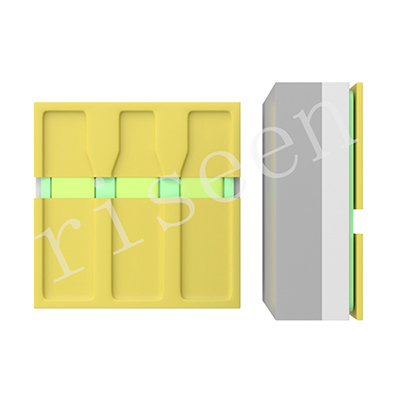

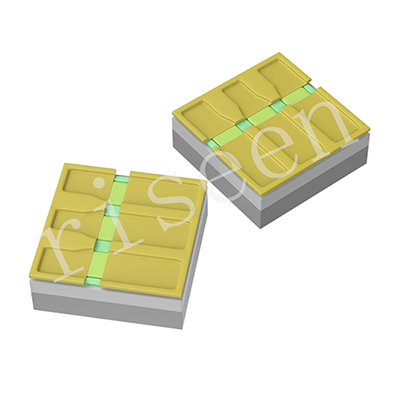

選擇合適的封裝與基板

倒裝/flip-chip：比常規面向光源的封裝熱路徑短，熱阻小，優先選。

陶瓷基板 / SiC / 銅基板（MCPCB）：高功率盡量用金屬基板（MCPCB）或陶瓷散熱基板，避免普通 FR-4。

銅厚度、銅層數量決定平面散熱能力，常見用 1mm 以上厚銅或多層銅沉積。

優化 PCB 布局

給芯片下方做大面積的散熱焊盤（thermal pad），并配熱過孔（thermal vias）把熱量導到背面散熱層：過孔要密，鍍銅并灌錫能提升導熱。

焊盤越大越好，但注意光學封裝要求與焊接可靠性。

把熱源集中在同一熱區，避免熱量互相疊加導致局部熱點。

界面材料（TIM）不要馬虎

芯片→基板、基板→散熱器之間都需要低熱阻的導熱膠/導熱硅脂/金屬焊接。

對長期高溫、振動環境，優先考慮可回流釬焊或?qū)崮z固化（注意熱膨脹系數匹配）。

封裝與光學覆蓋的影響

透鏡、膠層會影響熱流路徑和絕熱性；透明膠體（環氧/硅膠）應選導熱性更好的，并了解老化對熱傳導的影響。

對高功率 LED，盡量避免厚膠覆蓋芯片正面，或采用導熱透鏡。

以上給大家介紹的就是高亮度LED芯片的散熱，希望會對您有幫助。
